보일러

home > 사업분야 > 보일러

관류보일러

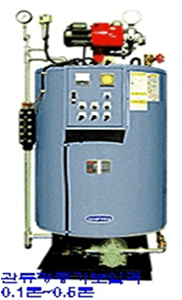

관류형 증기보일러(DKE 0.1~0.5)

관류형 증기보일러(DKE 0.1~0.5)
관류형 증기보일러(DKE 0.1~0.5)
  • 점화후 4~5분후에 건증기가 발생되므로 예열부하 손실이 없어 연료비가 절약되어 경제적입니다.
  • 독자적인 구조의 전열핀을 부착한 구조의 고성능 보일러입니다.
  • 원터치 작동으로 급수, 운전, 버너 연소정지가 자동으로 제어되어 취급이 간편합니다.
  • 인공지능형 제어장치 D-BRAIN장착시 보다 손쉽게 운전 및 관리를 할 수 있습니다.(선택사양)
  • 압력스위치, 저수위감지기, 화염검출기 등 다중의 안전장치가 구비된 제품입니다.
  • 콤팩트한 설계로 좁은 공간에도 설치가 가능한 제품입니다.
  • 자격면허 및 검사가 없는 제품으로 누구라도 사용 및 운전이 가능합니다.
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식 단위 DKE-100 DKE-200 DKE-300 DKE-400 DKE-500
보
일
러
본
체		 정격증발량 kg/h 100 200 300 400 500
최고사용압력 Mpa(kg/㎠) 0.7(7) 1(10)
열출력 MW 0.07 0.15 0.22 0.3 0.38
kcal/h 64,080 128,740 193,110 257,480 321,850
효율 % 88
보유수량 ℓ 50 58 80 96 96
전열면적 ㎡ 3.1 4.2 4.9 4.99 4.99
중량 ㎏ 310 450 580 610 720
사용전원 V 220×1￠ 220×3￠/ 380×3￠×4W
연소방식 - 강제압입통풍식
제어방식 - ON-OFF High-Low-OFF
연
료
소
비
량		 LNG N㎥/h 7.3 14.7 22 29.4 36.7
LPG+AIR 5.3 10.6 15.9 21.2 26.5
LPG(프로판) 3.3 6.5 9.8 13.1 16.3
LPG(부탄) 2.6 5.2 7.7 10.3 12.9
보일러등유 ℓ/h 8.5 17.5 26.3 3.5 43.7
전
기
용
량		 총전기용량 ㎾ 0.8 1.15 1.5 2.05
버너모터 0.4 0.75
급수펌프 0.4 0.75 1.5
접
속
구
경		 주 증기변 A 25 32 40
급수구 25
배수구 25
급유구 15 20
연료가스 20 25 40
연도 ￠MM 150 200 250
외
형		 넓이(W) MM 860 1,010 1,100
길이(L) 1,170 1,190 1,380 1,520 1,550
높이(H) 1,580 1,770 1,880 2,350 2,380
  • 정격증발량은 급수온도 20℃, 증기압력은 1MPa{10kg/㎠}을 기준으로 하였습니다. (DKE-100 Type은 0.7MPa{7kg/㎠})
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ① LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ② LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
    ③ LPG(프로판) : 93,683KJ/N㎥{22,380Kcal/N㎥}
    ④ LPG(부탄) : 118,882KJ/N㎥{28,400Kcal/N㎥}
    ⑤ 보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
  • 보일러의 효율 측정은 연료의 저위발열량 기준, 정격시의 값입니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경될 수 있습니다.
TOP

관류형 증기보일러(DKE 0.6~1.5)

관류형 증기보일러(DKE 0.6~1.5)
관류형 증기보일러(DKE 0.6~1.5)
  • 점화후 4~5분후에 건증기가 발생되므로 예열부하 손실이 없어 연료비가 절약되어 경제적입니다.
  • 독자적인 구조의 전열핀을 부착한 구조의 고성능 보일러입니다.
  • 원터치 작동으로 급수, 운전, 버너 연소정지가 자동으로 제어되어 취급이 간편합니다.
  • 인공지능형 제어장치 D-BRAIN장착시 보다 손쉽게 운전 및 관리를 할 수 있습니다.(선택사양)
  • 압력스위치, 저수위감지기, 화염검출기등 다중의 안전장치가 구비된 제품입니다.
  • 고성능 기수분리기가 장착되어 건도 98%이상의 건증기를 연속하여 공급합니다.
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식 단위 DKE-600 DKE-800 DKE-1,000 DKE-1,500
보
일
러
본
체		 정격증발량 kg/h 600 800 1,000 1,500
최고사용압력 Mpa(kg/㎠) 1(10)
열출력 MW 0.45 0.6 0.75 1.12
kcal/h 386,220 514,960 643,700 965,550
효율 % 90
보유수량 ℓ 148 152
전열면적 ㎡ 9.6 9.7 9.9
중량 ㎏ 1,380 1,460 2,050 2,180
사용전원 V 220×3￠/ 380×3￠×4W
연소방식 - 강제압입통풍식
제어방식 - High-Low-OFF
연
료
소
비
량		 LNG N㎥/h 43.1 57.5 71.8 107.8
LPG+AIR 31 41.4 51.8 77.7
LPG(프로판) 19.2 25.6 32 47.9
LPG(부탄) 15.1 20.1 25.2 37.8
보일러등유 ℓ/h 50.2 66.9 83.7 125.5
전
기
용
량		 총전기용량 ㎾ 2.24 4.4 5.9 7.7
버너모터 0.74 2.2 3.7 5.5
급수펌프 1.5 2.2
접
속
구
경		 주 증기변 A 40 50 65
급수구 25
배수구 40
급유구 20 25
연료가스 40
연도 ￠MM 300 350
외
형		 넓이(W) MM 1,370 1,420 1,450
길이(L) 1,820 2,200 2,210 2,250
높이(H) 2,400 2,600 2,650 2,700
  • 정격증발량은 급수온도 20℃, 증기압력은 1MPa{10kg/㎠}을 기준으로 하였습니다. (DKE-100 Type은 0.7MPa{7kg/㎠})
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ① LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ② LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
    ③ LPG(프로판) : 93,683KJ/N㎥{22,380Kcal/N㎥}
    ④ LPG(부탄) : 118,882KJ/N㎥{28,400Kcal/N㎥}
    ⑤ 보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
  • 보일러의 효율 측정은 연료의 저위발열량 기준, 정격시의 값입니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경될 수 있습니다.
TOP

관류형 증기보일러(DKE 2.1~3.0)

관류형 증기보일러(DKE 2.1~3.0)
관류형 증기보일러(DKE 2.1~3.0)
  • 점화후 4~5분후에 건증기가 발생되므로 예열부하 손실이 없어 연료비가 절약되어 경제적입니다.
  • 독자적인 구조의 전열핀을 부착한 구조의 고성능 보일러입니다.
  • 원터치 작동으로 급수, 운전, 버너 연소정지가 자동으로 제어되어 취급이 간편합니다.
  • 인공지능형 제어장치 D-BRAIN장착시 보다 손쉽게 운전 및 관리를 할 수 있습니다.(선택사양)
  • 압력스위치, 저수위감지기, 화염검출기등 다중의 안전장치가 구비된 제품입니다.
  • 고성능 기수분리기가 장착되어 건도 98%이상의 건증기를 연속하여 공급합니다.
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식 단위 DKE-2,000 DKE-2,500 DKE-3,000 비고
보
일
러
본
체		 정격증발량 kg/h 2,000 2,500 3,000
최고사용압력 Mpa(kg/㎠) 1(10)
열출력 MW 1.5 1.87 2.25
kcal/h 1,287,400 1,609,250 1,931,100
효율 % 90
보유수량 ℓ 310 326 400
전열면적 ㎡ 22 27 32.5
중량 ㎏ 3,750 4,030 4,360
사용전원 V 220×3￠/ 380×3￠×4W
연소방식 - 강제압입통풍식
제어방식 - High-Low-OFF
연
료
소
비
량		 LNG N㎥/h 143.7 179.7 215.6
LPG+AIR 103.6 129.5 155.4
LPG(프로판) 63.9 79.9 95.9
LPG(부탄) 50.4 63 75.6
보일러등유 ℓ/h 167.3 209.1 251
전
기
용
량		 총전기용량 ㎾ 14.7 18.7
버너모터 11 15
급수펌프 3.7
접
속
구
경		 주 증기변 A 80 100
급수구 32
배수구 50
급유구 32
연료가스 50
연도 ￠MM 400 450 500
외
형		 넓이(W) MM 2,240 2,360 2,510
길이(L) 3,290 3,480 3,550
높이(H) 3,150 3,250 3,320
  • 정격증발량은 급수온도 20℃, 증기압력은 1MPa{10kg/㎠}을 기준으로 하였습니다.(DKE-100 Type은 0.7MPa{7kg/㎠})
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ① LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ② LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
    ③ LPG(프로판) : 93,683KJ/N㎥{22,380Kcal/N㎥}
    ④ LPG(부탄) : 118,882KJ/N㎥{28,400Kcal/N㎥}
    ⑤ 보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
  • 보일러의 효율 측정은 연료의 저위발열량 기준, 정격시의 값입니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경될 수 있습니다.
TOP

관류형 증기 고효율 보일러(DKE-HE형 0.1~0.4)

관류형 증기 고효율 보일러(DKE-HE형 0.1~0.4)
관류형 증기 고효율 보일러(DKE-HE형 0.1~0.4)
  • 점화후 4~5분후에 건증기가 발생되므로 예열부하 손실이 없어 연료비가 절약되어 경제적입니다.
  • 독자적인 구조의 전열핀을 부착한 구조의 고성능 보일러입니다.
  • 원터치 작동으로 급수, 운전, 버너 연소정지가 자동으로 제어되어 취급이 간편합니다.
  • 인공지능형 제어장치 D-BRAIN장착시 보다 손쉽게 운전 및 관리를 할 수 있습니다. (선택사양)
  • 압력스위치, 저수위감지기, 화염검출기 등 다중의 안전장치가 구비된 제품입니다.
  • 고성능 기수분리기가 장착되어 건도 98%이상의 건증기를 연속하여 공급합니다.
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식 단위 DKE-300HE DKE-400HE 비고
보
일
러
본
체		 정격증발량 kg/h 300 400
최고사용압력 Mpa(kg/㎠) 1(10)
열출력 MW 0.22 0.3
kcal/h 193,110 257,480
효율 % 98.5<저> 89.0<고>
보유수량 ℓ 85 85
전열면적 ㎡ 4.99
중량 ㎏ 950
사용전원 V 220×3￠/ 380×3￠×4W×60㎐
연소방식 - 강제압입통풍식
제어방식 - High-Low-OFF
연
료
소
비
량		 LNG N㎥/h 19.7 26.3
LPG+AIR 14.2 18.94
LPG(프로판) 8.76 11.68
LPG(부탄) 6.9 9.2
전
기
용
량		 총전기용량 ㎾ 1.95
버너모터 0.45
급수펌프 1.5
접
속
구
경		 주 증기변 A 32
급수구 25
배수구 25
연료가스 40
연도 ￠MM 250
외
형		 넓이(W) MM 1,100
길이(L) 1,750
높이(H) 2,150
  • 정격증발량은 급수온도 20℃, 증기압력은 1MPa{10kg/㎠}을 기준으로 하였습니다. (DKE-100 Type은 0.7MPa{7kg/㎠})
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ① LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ② LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
    ③ LPG(프로판) : 93,683KJ/N㎥{22,380Kcal/N㎥}
    ④ LPG(부탄) : 118,882KJ/N㎥{28,400Kcal/N㎥}
    ⑤ 보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
  • 보일러의 효율 측정은 연료의 저위발열량 기준, 정격시의 값입니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경될 수 있습니다.
TOP

관류형 증기 고효율 보일러(DKE-HE형 0.5~1.0)

관류형 증기 고효율 보일러(DKE-HE형 0.5~1.0)
관류형 증기 고효율 보일러(DKE-HE형 0.5~1.0)
  • 점화후 4~5분후에 건증기가 발생되므로 예열부하 손실이 없어 연료비가 절약되어 경제적입니다.
  • 독자적인 구조의 전열핀을 부착한 구조의 고성능 보일러입니다.
  • 원터치 작동으로 급수, 운전, 버너 연소정지가 자동으로 제어되어 취급이 간편합니다.
  • 인공지능형 제어장치 D-BRAIN장착시 보다 손쉽게 운전 및 관리를 할 수 있습니다.(선택사양)
  • 농축브로우가 장착되어 관수가 농축되기 전에 자동으로 브로우를 시켜 스케일 형성을 근본적으로 차단하여 긴 수명을 보장합니다.
  • 고성능 기수분리기가 장착되어 건도 98%이상의 건증기를 연속하여 공급합니다.
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식 단위 DKE-500HE DKE-600HE DKE-800HE DKE-1,000HE
보
일
러
본
체		 정격증발량 kg/h 500 600 800 1,000
최고사용압력 Mpa(kg/㎠) 1(10)
열출력 MW 0.38 0.45 0.6 0.75
kcal/h 321,850 386,220 514,960 643,700
효율 % 97.4<저> 88.0<고>
보유수량 ℓ 85 148 148 152
전열면적 ㎡ 4.99 9.6 9.7 9.9
중량 톤 1.2 2.5 2.6 2.7
사용전원 V 220×3￠/ 380×3￠×4W×60㎐
연소방식 - 강제압입통풍식
제어방식 - High-Low-OFF
연
료
소
비
량		 LNG N㎥/h 33.2 39.9 53.1 66.4
LPG+AIR 23.9 28.7 38.3 47.9
LPG(프로판) 14.8 17.7 23.6 29.5
LPG(부탄) 11.6 14 18.6 23.3
전
기
용
량		 총전기용량 ㎾ 2.25 4.4 5.9
버너모터 0.75 2.2 3.7
급수펌프 1.5 1.5 2.2 2.2
접
속
구
경		 주 증기변 A 40 40 50 50
급수구 25
배수구 40
연료가스 40
연도 ￠MM 250 300 300 300
외
형		 넓이(W) MM 1,100 1,400 1,400 1,450
길이(L) 1,850 2,150 2,200 2,200
높이(H) 2,150 2,250 2,650 2,700
  • 정격증발량은 급수온도 20℃, 증기압력은 1MPa{10kg/㎠}을 기준으로 하였습니다. (DKE-100 Type은 0.7MPa{7kg/㎠})
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ① LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ② LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
    ③ LPG(프로판) : 93,683KJ/N㎥{22,380Kcal/N㎥}
    ④ LPG(부탄) : 118,882KJ/N㎥{28,400Kcal/N㎥}
    ⑤ 보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
  • 보일러의 효율 측정은 연료의 저위발열량 기준, 정격시의 값입니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경될 수 있습니다.
TOP

관류형 증기 고효율 보일러(DKE-HE형 1.5~3.0)

관류형 증기 고효율 보일러(DKE-HE형 1.5~3.0)
관류형 증기 고효율 보일러(DKE-HE형 1.5~3.0)
  • 점화후 4~5분후에 건증기가 발생되므로 예열부하 손실이 없어 연료비가 절약되어 경제적입니다.
  • 독자적인 구조의 전열핀을 부착한 구조의 고성능 보일러입니다.
  • 원터치 작동으로 급수, 운전, 버너 연소정지가 자동으로 제어되어 취급이 간편합니다.
  • 인공지능형 제어장치 D-BRAIN장착시 보다 손쉽게 운전 및 관리를 할 수 있습니다.(선택사양)
  • 농축브로우가 장착되어 관수가 농축되기 전에 자동으로 브로우를 시켜 스케일 형성을 근본적으로 차단하여 긴 수명을 보장합니다.
  • 고성능 기수분리기가 장착되어 건도 98%이상의 건증기를 연속하여 공급합니다.
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식 단위 DKE-1500HE DKE-2000HE DKE-2500HE DKE-3000HE
보
일
러
본
체		 정격증발량 kg/h 1,500 2,000 2,500 3,000
최고사용압력 Mpa(kg/㎠) 1(10)
열출력 MW 1.12 1.5 1.87 2.25
kcal/h 965,550 1,287,400 1,609,250 1,931,100
효율 % 99.0<저> 89.5<고>
보유수량 ℓ 260 310 326 400
전열면적 ㎡ 16.7 22 27 32.5
중량 톤 3.1 4.7 5.7 6.6
사용전원 V 220×3￠/ 380×3￠×4W×60㎐
연소방식 - 강제압입통풍식
제어방식 - High-Low-OFF
연
료
소
비
량		 LNG N㎥/h 98 130.7 163.4 196
LPG+AIR 70.7 94.2 117.8 141.3
LPG(프로판) 43.6 58.1 72.6 87.2
LPG(부탄) 34.3 45.8 57.2 68.7
전
기
용
량		 총전기용량 ㎾ 7.7 11.2 14.7 14.7
버너모터 5.5 7.5 11 11
급수펌프 2.2 3.7 3.7 3.7
접
속
구
경		 주 증기변 A 65 80 80 80
급수구 25 32 32 32
배수구 40
연료가스 40
연도 ￠MM 350 400 450 450
외
형		 넓이(W) MM 1,480 1,800 1,850 2,100
길이(L) 2,250 2,600 2,800 3,050
높이(H) 2,750 3,100 3,200 3,400
  • 정격증발량은 급수온도 20℃, 증기압력은 1MPa{10kg/㎠}을 기준으로 하였습니다. (DKE-100 Type은 0.7MPa{7kg/㎠})
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ① LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ② LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
    ③ LPG(프로판) : 93,683KJ/N㎥{22,380Kcal/N㎥}
    ④ LPG(부탄) : 118,882KJ/N㎥{28,400Kcal/N㎥}
    ⑤ 보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
  • 보일러의 효율 측정은 연료의 저위발열량 기준, 정격시의 값입니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경될 수 있습니다.
TOP
구조
구조 [구조]
관류 보일러는 큰 드럼을 본체로 하는 노통연관식 보일러나 증기드럼을 본체로 하는 수관식 보일러 처럼 보일러 물을 보일러 내부에서 순환시키지 않고 일방통행으로 수관에 물을 흐르게 하는 형식의 보일러이다.
드럼이 있는 수관보일러가 보일러수를 순환하면서 증기를 발생시키는데 대해서 드럼이 없는 단관 또는 관모임에 부착시킨다. 관내에서 보일러수가 순환하는 일 없이 급수펌프에 의해서 압송된 급수가 수관내를 1회만 통과하면서 전열면에서 증기를 발생하는 것으로서 발전용 보일러와 같은 대용량,고압의 것에서 소용량,저압의 것까지 널리 이용되고 있다.
  [특징]
  • 보유 수량이 월등히 적어서 보일러의 운전 개시 이후 약 5 분 이내에 필요한 증기 압력을 발생시킬 수 있다. 보일러의 기동 및 정지시간이 짧기 때문에 보일러 운전원의 조기 출근이나 늦은 퇴근이 필요없어 근무 조건 향상에 기여할 수 있을 뿐만 아니라 보일러 정지시 방열 손실이 적게되어 연료 소비가 대폭 절약된다.
  • 안전성이 높다. 보일러의 물 보유량이 적고 보일러 본체가 관 및 기수 분리기만으로 구성되어있기 때문에 전열면의 과열이 방지된다. 증발부가 화염 혹은 고온의 연소가스와 접촉한다 해도 증발 수면에서 증발관 끝까지 기수혼합체의 형태로 점차 기포율이 증가되면서 전열관 내면을 적시고 있기 때문에 전열면의 과열이 방지된다.
  • 자동화 하기 쉬우며, 인력 절감에 유효하다. 이 보일러는 콤펙트 하면서도 급수가 증기로 변화하는 과정이 마치 전자제어 회로를 구성하는 것처럼 단계적으로 되어 있어서 자동화 하기가 다른 보일러 보다 용이하다.
  • 다관설치, 군관리 시스템을 도입 할 수 있다. 수형 관류 보일러를 여러대 설치하여 대수 제어를 시행하면 보일러를 항상 최고 효율점에서 운전할 수 있으며, 열이용 설비의 증개축이나 축소에 쉽게 대처 할 수 있다.
  • 보유 수량이 월등히 적어서 보일러의 운전 개시 이후 약 5 분 이내에 필요한 증기 압력을 발생시킬 수 있다. 보일러의 기동 및 정지시간이 짧기 때문에 보일러 운전원의 조기 출근이나 늦은 퇴근이 필요없어 근무 조건 향상에 기여할 수 있을 뿐만 아니라 보일러 정지시 방열 손실이 적게되어 연료 소비가 대폭 절약된다.
  • 상대적으로 노통 연관식 및 수관식 보일러 보다 안전하기 때문에 보일러 설치 관리상의 법적인 제약에서 비교적 자유롭다.
  • 효율적인 투자가 가능하고 투자 대비 운전 비용이 저렴하다.
  • 직경이 작은 튜브가 사용되므로 중량이 가볍고, 내압 강도가 크나, 압력 손실이 증대되어 급수펌프의 동력손실이 많다.
  • 운전중 보일러수에 포함된 고형물이나 염분 배출을 위한 불로우 다운 (Blow Down)이 불가능하여 보충수량은 적으나 수질관리를 철저히 하여야 한다.
  1. 관류보일러(단관식)
  • 관류보일러는 긴 관로로 구성되어 급수펌프에 의해 관로의 한쪽 끝에서 밀어넣은 물이 예열부, 증발부, 과열부를 순차 관류되어 다른 쪽 끝에서 증기가 나오게 되어 있는 것이다.
  • 관류보일러는 급수 처리법이나 자동제어장치가 발달함에 따라 고압 대용량 및 콤팩트한 소형용으로서도 널리 쓰여지고 있다. 또 압력이 물의 임계압력을 넘는 즉 초임계압력의 보일러에는 모두가 관류식이 채용된다.
  • 단관식 관류보일러는 급수 연화장치나 자동제어장치가 필요하며 같은 용량의 원통 보일러에 비해 설치면적이 1/4∼1/5 정도로 되며 기동에서 소요증기를 발생할 때까지의 시간도 3분∼5분 정도이기 때문에 전자동화 된 것이 많이 사용되고 있다.
  • 단관식 관류보일러의 특징은 다음과 같다.
    • (a) 관로 만으로 구성되어 기수드럼을 필요하지 않고 관을 자유로이 배치할 수 있기 때문에 전체를 콤팩트한 구조로 할 수 있다.
    • (b) 전열 면적당의 보유수량이 아주 적기 때문에 기동에서 소요증기 발생까지의 시간이 짧다.
    • (c) 부하변동에 의해 압력 변동이 생기기 쉽기 때문에 응답이 빠르고 급수량 및 연료량의 자동제어 장치가 필요하다.
    • (d) 작고 가느다란 관내에서 급수의 전부 또는 거의가 증발되기 때문에 제대로 처리가 된 급수를 사용하지 않으면 안된다.
  2. 관류보일러(다관식)
  • 2개 이상의 가열관 및 헤더로 구성되며 가열관 전부가 상승관인 것으로 기수분리기를 가진것은 기수분리 후, 열수(응축수)를 가열관으로 되돌려 넣는 경우 최대급수량에 대한 순환수량(가열관입구를 통하는 전수량)의 비가 2 이하인 것을 다관식 관류보일러라 한다.
    • ※ 순환수량(가열관 입구를 통하는 전수량) /최대급수량( 보일러의 최대증발량에 상당하는 수량)? 2
  • 다관식 관류보일러는 증발량에 비해 보유수량이 적으므로 신속하게 증기를 발생시킬 수 있으며 보일러제어를 자동화하여 취급이 간단하나 전열면 열부하가 높게되어 수질관리를 철저히 하여야 한다.
TOP

주소 및 카피라이터 메뉴

(주)케이에스엔

로그인

로그인

  • ID저장 보안접속
