보일러

home > 사업분야 > 보일러

온수보일러

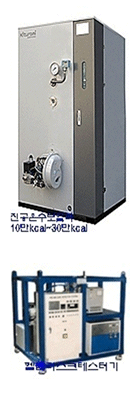

진공온수보일러(10만kcal~30만kcal)

진공온수보일러(10만kcal~30만kcal)
진공온수보일러(10만kcal~30만kcal)
  • 전 용량 헬륨가스 리크 테스터를 통하여 초 진공도에서의 누기상태를 점검합니다.
  • 항상 대기압 이하로 운전되기때문에 팽창, 폭발들의 위험이 없습니다.
  • 가용전 진공압력스위치, 관체써미스터, 과열방지 스위치 등의 다중의 안전장치 장착으로 안전에 만전을 기하였습니다.
  • 스테인레스 재질의 열고환기를 장착하여 내부식성을 강화하였고 깨끗하고 위생적인 온수를 공급할 수 있도록 하였습니다.
  • 난방, 급탕 등의 다목적회로의 용도별 사용이 가능합니다.
  • 안전에 만전을 기하여 설계되었습니다. DNV형 진공온수 보일러는 관체내를 항상 대기압 이하의 진공상태로 유지하므로 팽창, 파손, 폭발 위험이 없고, 열매수는 봉입 되어 있어 저수위 사고가 없으며 가용전 진공압력스위치, 과열방지장치 등 다중의 안전장치를 표준 장착하여 안전에 만전을 기하였습니다.
  • 무면허, 무검사에 취급이 간단합니다.
  • DNV형 진공온수보일러는 대기압 이하에서 가동되므로 법적인 제반 규제가 면제되어 무면허, 무검사에 어느 누구라도 운전이 가능합니다.
  • 제품의 수명이 반 영구적입니다.
  • 관체 내부의 열매수는 이동이 없고 항상 일정량으로서 진공 상태를 유지하므로 용존산소에 의한 부식이나 스케일 누적의 걱정이 없으므로 반영구적인 사용이 가능하며, 열교환기는 스테인레스강의 U자형 강관으로 제작하여 내부식성이 매우 강하며 위생적입니다.
  • 다목적 회로의 열교환 방식입니다. 난방, 급탕 및 순환방식 등의 다목적 회로의 용도별 사용이 가능하며 열교환기는 각각 독립으로 내장되어 물의 혼합이 없고 설치 및 시공이 간단합니다.
  • 헬륨가스를 이용하여 누설검사를 실시합니다.
  • 헬륨리크 테스터를 통하여 초 진공도 10-3 ~10-7Torr에서 3단계의 진공유지도 점검을 실시합니다.
  • 보일러 본체 헬륨 가스리크 테스터
  • 열교환기 조립 후 헬륨 가스리크 테스터
  • 온제품 조립 후 헬륨 가스리크 테스터
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식1 단위 DNV-10 DNV-15 DNV-20 DNV-25 DNV-30
보
일
러
본
체		 관체열출력 MW 0.12 0.17 0.23 0.29 0.35
kcal/h 100,000 150,000 200,000 250,000 300,000
전열면적 ㎡ 6.2 8.1 8.1 9.2 9.2
총전기용량 kw 0.4 0.4 0.4 1.5 1
본체중량 kg 720 770 770 890 890
보유열매 ℓ 150 160 160 190 190
사용전원 V 220×1￠ 220×3￠/ 380×3￠×4W
연소제어방식 - ON-OFF High-Low-OFF
연
료
소
비
량		 LNG N㎥/h 11 16.8 22 27.9 33
LPG+AIR 7.9 12 15.9 20.1 23.8
LPG(프로판) 4.9 7.5 9.8 12.4 14.7
LPG(부탄) 3.8 5.9 7.7 9.9 11.6
보일러등유 ℓ/h 12.9 19.5 25.7 32.5 38.6
접
속
구
경		 급유입구 A 15 15 15 15 15
가스입구 25 25 32 32 40
배기구 ￠MM 200 250 250 250 250
난방용(70℃ ⇒ 80℃)
구분형식 단위 DNV-10 DNV-15 DNV-20 DNV-25 DNV-30
연속열출력 MW(kcal) 0.12(100,000) 0.17(150,000) 0.23(200,000) 0.29(250,000) 0.35(300,000)
난방유량 ㎥/h 10 15 20 25 30
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.008(0.8) 0.012(1.2) 0.012(1.2) 0.015(1.5) 0.015(1.5)
열교환기 재질 스테인레스 강관
난방입,출구구경 A 50 50 65 65 80
급탕용(5℃ ⇒ 65℃)
구분형식 단위 DNV-10 DNV-15 DNV-20 DNV-25 DNV-30
연속열출력 MW(kcal) 0.12(100) 0.17(150) 0.23(200) 0.29(250) 0.35(300)
급탕유량 ㎥/h 1.7 2.5 3.3 4.2 5
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.012(1.2) 0.013(1.3) 0.014(1.4) 0.016(1.6) 0.018(1.8)
열교환기 재질 스테인레스 강관
급탕입,출구 구경 A 25 25 32 32 32
순환가열용(30℃ ⇒ 70℃)
구분형식 단위 DNV-10 DNV-15 DNV-20 DNV-25 DNV-30
연속열출력 MW(kcal) 0.12(100) 0.17(150) 0.23(200) 0.29(250) 0.35(300)
순환유량 ㎥/h 2.5 3.75 5 6.25 7.5
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.007(0.7) 0.008(0.8) 0.009(0.9) 0.011(1.1) 0.012(1.2)
열교환기 재질 스테인레스 강관
난방입,출구 구경 A 25 25 32 32 40
외형크기
구분형식 단위 DNV-10 DNV-15 DNV-20 DNV-25 DNV-30
넓이(W) mm 1,060 1,140 1,140 1,140 1,140
길이(L) 1,890 2,130 2,130 2,340 2,340
높이(H) 1,700 1,700 1,700 1,850 1,850
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ①보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
    ②LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ③LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
    ④LPG(부탄) : 118,882KJ/N㎥{28,400Kcal/N㎥}
    ⑤LPG(프로판) : 93,683KJ/N㎥{22,380Kcal/N㎥}
  • 가스연료의 공급압력은 1.47~2.45㎪(200±50㎜H²O) 이상으로 공급할 것
  • 최고 사용 수두압은 1MPa(100mH²O)기준이며 초과 압력시에는 선택사양입니다.
  • 난방용 및 급탕용의 연속출력은 각각 단독 가동시이며 동시 가동시에는 그 합계가 관체의 열출력이 됩니다.
  • 온도조건이 틀릴경우 노즐규격이 변경됩니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경 될 수 있습니다.
TOP

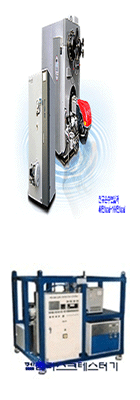

진공온수보일러(40만kcal~100만kcal)

진공온수보일러(40만kcal~100만kcal)
진공온수보일러(40만kcal~100만kcal)
  • 전 용량 헬륨가스 리크 테스터를 통하여 초 진공도에서의 누기상태를 점검합니다.
  • 항상 대기압 이하로 운전되기때문에 팽창, 폭발들의 위험이 없습니다.
  • 가용전 진공압력스위치, 관체써미스터, 과열방지 스위치 등의 다중의 안전장치 장착으로 안전에 만전을 기하였습니다.
  • 스테인레스 재질의 열고환기를 장착하여 내부식성을 강화하였고 깨끗하고 위생적인 온수를 공급할 수 있도록 하였습니다.
  • 난방, 급탕 등의 다목적회로의 용도별 사용이 가능합니다.
  • 안전에 만전을 기하여 설계되었습니다. DNV형 진공온수 보일러는 관체내를 항상 대기압 이하의 진공상태로 유지하므로 팽창, 파손, 폭발 위험이 없고, 열매수는 봉입 되어 있어 저수위 사고가 없으며 가용전 진공압력스위치, 과열방지장치 등 다중의 안전장치를 표준 장착하여 안전에 만전을 기하였습니다.
  • 무면허, 무검사에 취급이 간단합니다.
  • DNV형 진공온수보일러는 대기압 이하에서 가동되므로 법적인 제반 규제가 면제되어 무면허, 무검사에 어느 누구라도 운전이 가능합니다.
  • 제품의 수명이 반 영구적입니다.
  • 관체 내부의 열매수는 이동이 없고 항상 일정량으로서 진공 상태를 유지하므로 용존산소에 의한 부식이나 스케일 누적의 걱정이 없으므로 반영구적인 사용이 가능하며, 열교환기는 스테인레스강의 U자형 강관으로 제작하여 내부식성이 매우 강하며 위생적입니다.
  • 다목적 회로의 열교환 방식입니다. 난방, 급탕 및 순환방식 등의 다목적 회로의 용도별 사용이 가능하며 열교환기는 각각 독립으로 내장되어 물의 혼합이 없고 설치 및 시공이 간단합니다.
  • 헬륨가스를 이용하여 누설검사를 실시합니다.
  • 헬륨리크 테스터를 통하여 초 진공도 10-3 ~10-7Torr에서 3단계의 진공유지도 점검을 실시합니다.
  • 보일러 본체 헬륨 가스리크 테스터
  • 열교환기 조립 후 헬륨 가스리크 테스터
  • 온제품 조립 후 헬륨 가스리크 테스터
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식2 단위 DNV-40 DNV-50 DNV-60 DNV-80 DNV-100
보
일
러
본
체		 관체열출력 MW 0.47 0.58 0.7 0.93 1.16
kcal/h 400,000 500,000 600,000 800,000 1,000,000
전열면적 ㎡ 11.2 12.3 14 18 24
총전기용량 kw 1.5 1.5 2 2.7 4.1
본체중량 kg 1,450 1,520 1,800 2,550 2,700
보유열매 ℓ 320 340 360 420 480
사용전원 V 220×3￠/ 380×3￠×4W
연소제어방식 - High-Low-OFF
연
료
소
비
량		 LNG N㎥/h 44 55 66 88 110
LPG+AIR 31.8 39.8 47.7 63.7 79
LPG(프로판) 19.6 24.5 29.4 39.2 49.1
LPG(부탄) 15.4 19.3 23.2 30.9 38.7
보일러등유 ℓ/h 51.3 64.2 77.1 102.7 129
접
속
구
경		 급유입구 A 15 20 20 20 20
가스입구 50 50 50 50 50
배기구 ￠MM 250 300 300 350 350
난방용(70℃ ⇒ 80℃)
구분형식 단위 DNV-40 DNV-50 DNV-60 DNV-80 DNV-100
연속열출력 MW(kcal) 0.47(400,000) 0.58(500,000) 0.7(600,000) 0.93(800,000) 1.16(1,000,000)
난방유량 ㎥/h 40 50 60 80 100
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.018(1.8) 0.02(2.0) 0.021(2.1) 0.02(2.8) 0.03(3.0)
열교환기 재질 스테인레스 강관
난방입,출구 구경 A 100 100 100 125 150
급탕용(5℃ ⇒ 65℃)
구분형식 단위 DNV-40 DNV-50 DNV-60 DNV-80 DNV-100
연속열출력 MW(kcal) 0.47(400,000) 0.58(500,000) 0.7(600,000) 0.93(800,000) 1.16(1,000,000)
급탕유량 ㎥/h 6.7 8.3 10 13.3 16.7
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.012(1.2) 0.013(1.3) 0.014(1.4) 0.016(1.6) 0.018(1.8)
열교환기 재질 스테인레스 강관
급탕입,출구 구경 A 40 40 50 50 65
순환가열용(30℃ ⇒ 70℃)
구분형식 단위 DNV-40 DNV-50 DNV-60 DNV-80 DNV-100
연속열출력 MW(kcal) 0.47(400,000) 0.58(500,000) 0.7(600,000) 0.93(800,000) 1.16(1,000,000)
순환유량 ㎥/h 10 12.5 15 20 25
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.014(1.4) 0.015(1.5) 0.016(1.6) 0.018(1.8) 0.019(1.9)
열교환기 재질 스테인레스 강관
난방입,출구 구경 A 50 50 65 65 80
외형크기
구분형식 단위 DNV-40 DNV-50 DNV-60 DNV-80 DNV-100
넓이(W) mm 1,290 1,290 1,290 1,430 1,580
길이(L) 2,665 2,960 2,960 3,335 3,350
높이(H) 1,960 1,960 1,960 1,960 2,250
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ①보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
    ②LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ③LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
    ④LPG(부탄) : 118,882KJ/N㎥{28,400Kcal/N㎥}
    ⑤LPG(프로판) : 93,683KJ/N㎥{22,380Kcal/N㎥}
  • 가스연료의 공급압력은 DNV-40 ~ DNV-60형은 1.47~2.45㎪(200±50㎜H²O) DNV-80 ~ DNV-100형은 6.37㎪(650㎜H²O)이상으로 공급할 것
  • 최고 사용 수두압은 1MPa(100mH²O)기준이며 초과 압력시에는 선택사양입니다.
  • 난방용 및 급탕용의 연속출력은 각각 단독 가동시이며 동시 가동시에는 그 합계가 관체의 열출력이 됩니다.
  • 온도조건이 틀릴경우 노즐규격이 변경됩니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경 될 수 있습니다.
TOP

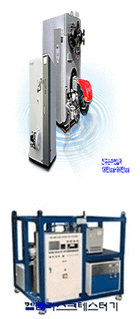

진공온수보일러(130만kcal~300만kcal)

진공온수보일러(130만kcal~300만kcal)
진공온수보일러(130만kcal~300만kcal)
  • 전 용량 헬륨가스 리크 테스터를 통하여 초 진공도에서의 누기상태를 점검합니다.
  • 항상 대기압 이하로 운전되기때문에 팽창, 폭발들의 위험이 없습니다.
  • 가용전 진공압력스위치, 관체써미스터, 과열방지 스위치 등의 다중의 안전장치 장착으로 안전에 만전을 기하였습니다.
  • 스테인레스 재질의 열고환기를 장착하여 내부식성을 강화하였고 깨끗하고 위생적인 온수를 공급할 수 있도록 하였습니다.
  • 난방, 급탕 등의 다목적회로의 용도별 사용이 가능합니다.
  • 안전에 만전을 기하여 설계되었습니다. DNV형 진공온수 보일러는 관체내를 항상 대기압 이하의 진공상태로 유지하므로 팽창, 파손, 폭발 위험이 없고, 열매수는 봉입 되어 있어 저수위 사고가 없으며 가용전 진공압력스위치, 과열방지장치 등 다중의 안전장치를 표준 장착하여 안전에 만전을 기하였습니다.
  • 무면허, 무검사에 취급이 간단합니다.
  • DNV형 진공온수보일러는 대기압 이하에서 가동되므로 법적인 제반 규제가 면제되어 무면허, 무검사에 어느 누구라도 운전이 가능합니다.
  • 제품의 수명이 반 영구적입니다.
  • 관체 내부의 열매수는 이동이 없고 항상 일정량으로서 진공 상태를 유지하므로 용존산소에 의한 부식이나 스케일 누적의 걱정이 없으므로 반영구적인 사용이 가능하며, 열교환기는 스테인레스강의 U자형 강관으로 제작하여 내부식성이 매우 강하며 위생적입니다.
  • 다목적 회로의 열교환 방식입니다. 난방, 급탕 및 순환방식 등의 다목적 회로의 용도별 사용이 가능하며 열교환기는 각각 독립으로 내장되어 물의 혼합이 없고 설치 및 시공이 간단합니다.
  • 헬륨가스를 이용하여 누설검사를 실시합니다.
  • 헬륨리크 테스터를 통하여 초 진공도 10-3 ~10-7Torr에서 3단계의 진공유지도 점검을 실시합니다.
  • 보일러 본체 헬륨 가스리크 테스터
  • 열교환기 조립 후 헬륨 가스리크 테스터
  • 온제품 조립 후 헬륨 가스리크 테스터
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식3 단위 DNV-130 DNV-150 DNV-180 DNV-200 DNV-250 DNV-300
보
일
러
본
체		 관체열출력 MW 1.51 1.75 2.09 2.33 2.91 3.48
kcal/h 1,300,000 1,500,000 1,800,000 2,000,000 2,500,000 3,000,000
전열면적 ㎡ 26 28 32 36 38 42
총전기용량 kw 6 8 8 12 15 18.5
본체중량 kg 3,100 3,600 3,900 4,500 4,600 5,500
보유열매 ℓ 530 590 610 640 760 850
사용전원 V 220×3￠/ 380×3￠×4W
연소제어방식 - High-Low-OFF
연
료
소
비
량		 LNG N㎥/h 413 165 198 220 281.7 331.3
LPG+AIR 103.5 118.5 142.2 158 201 239
LPG(프로판) 63.8 73.6 88.3 98.2 122.7 147.3
LPG(부탄) 50.3 58 69.6 77.3 96.4 116.1
보일러등유 ℓ/h 166.3 193.4 232 257.8 321.3 385.6
접
속
구
경		 급유입구 A 25 25 25 25 25 25
가스입구 80 80 100 100 100 100
배기구 ￠MM 400 400 450 500 550 600
난방용(70℃ ⇒ 80℃)
구분형식 단위 DNV-130 DNV-150 DNV-180 DNV-200 DNV-250 DNV-300
연속열출력 MW(kcal) 1.51(1,300,000) 1.75(1,500,000) 2.09(1,800,000) 2.33(2,00,000) 2.91(2,500,000) 3.48(3,00,000)
난방유량 ㎥/h 65 75 90 100 125 150
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.025(2.5) 0.028(2.8) 0.03(3.0) 0.032(3.2) 0.041(4.1) 0.043(4.3)
열교환기 재질 스테인레스 강관
난방입,출구 구경 A 100 125 125 125 150 150
급탕용(5℃ ⇒ 65℃)
구분형식 단위 DNV-130 DNV-150 DNV-180 DNV-200 DNV-250 DNV-300
연속열출력 MW(kcal) 1.51(1,300,000) 1.75(1,500,000) 2.09(1,800,000) 2.33(2,00,000) 2.91(2,500,000) 3.48(3,00,000)
급탕유량 ㎥/h 21.7 25 30 33.3 41.7 50
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.02(2.0) 0.023(2.3) 0.024(2.4) 0.025(2.5) 0.034(3.4) 0.04(4.0)
열교환기 재질 스테인레스 강관
급탕입,출구 구경 A 65 65 80 80 100 100
순환가열용(30℃ ⇒ 70℃)
구분형식 단위 DNV-130 DNV-150 DNV-180 DNV-200 DNV-250 DNV-300
연속열출력 MW(kcal) 1.51(1,300,000) 1.75(1,500,000) 2.09(1,800,000) 2.33(2,00,000) 2.91(2,500,000) 3.48(3,00,000)
순환유량 ㎥/h 32.5 37.5 45 50 62.5 75
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.022(2.2) 0.024(2.4) 0.028(2.8) 0.03(3.0) 0.038(3.8) 0.04(4.0)
열교환기 재질 스테인레스 강관
난방입,출구 구경 A 80 80 100 100 100 100
외형크기
구분형식 단위 DNV-130 DNV-150 DNV-180 DNV-200 DNV-250 DNV-300
넓이(W) mm 1,650 1,790 1,860 2,100 2,200 3,200
길이(L) 3,450 3,670 3,830 3,920 4,080 5,200
높이(H) 2,400 2,460 2,490 2,520 2,690 2,900
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ①보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
    ②LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ③LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
    ④LPG(부탄) : 118,882KJ/N㎥{28,400Kcal/N㎥}
    ⑤LPG(프로판) : 93,683KJ/N㎥{22,380Kcal/N㎥}
  • 가스연료의 공급압력은 6.37㎪(650㎜H²O)이상으로 공급할 것
  • 최고 사용 수두압은 1MPa(100mH²O)기준이며 초과 압력시에는 선택사양입니다.
  • 난방용 및 급탕용의 연속출력은 각각 단독 가동시이며 동시 가동시에는 그 합계가 관체의 열출력이 됩니다.
  • 온도조건이 틀릴경우 노즐규격이 변경됩니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경 될 수 있습니다.
TOP

무압온수보일러(10만kcal~40만kcal)

무압온수보일러(10만kcal~40만kcal)
무압온수보일러(10만kcal~40만kcal)
  • 온수는 동관으로 제작된 열교환기에서 간접가열되므로 녹물이 없이 깨끗한 온수를 공급합니다.
  • 난방,급탕,순환가열용의 3회로까지 다목적회로의 용도별 사용이 가능합니다.
  • 관수는 95℃ 이하의 저온에서 운전되고 용존산소가 완전히 제거된 연수이므로 열교환기에 스케일이 형성되지 않으며, 성능이 뛰어납니다.
  • 운전시 95℃이하에서 운전되며 온도조절 스위치,저수위 차단장치,과열방지장치, 팽창탱크등의 안전장치가 장착되어 안전합니다.
  • 무면허,무검사 제품이며 취급 및 사용이 편리합니다.
  • 인공지능형 시스템 D-BRAIN 장착시 운전 및 관리가 용이합니다.(선택사양)
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식 단위 DNH-10 DNH-20 DNH-30 DNH-40
보
일
러
본
체		 정격열출력 MW 0.12 0.23 0.35 0.47
kcal/h 100,000 200,000 300,000 400,000
전열면적 ㎡ 4.9 6.9 9.3 11.7
총전기용량 kw 0.4 0.4 1 1.5
열효율 % 90
연소제어방식 - ON-OFF High-Low-OFF
사용전원 V 220×1￠ 220×3￠/ 380×3￠×4W
연
료
소
비
량		 보일러등유 ℓ/h 12.8 25.7 38.6 51.3
LNG N㎥/h 11 22 33 44
LPG+AIR 7.9 15.9 23.8 31.8
LPG(부탄) 3.8 7.7 11.6 15.4
LPG(프로판) 4.9 9.8 14.7 19.6
접
속
구
경		 급유입구 A 15 15 15 15
가스입구 40 40 50 50
배수변 25 32 40 50
배기구 ￠MM 150 250 250 250
난방용(70℃ ⇒ 80℃)
구분형식 단위 DNH-10 DNH-20 DNH-30 DNH-40
연속열출력 MW(kcal) 0.12(100,000) 0.23(200,000) 0.35(300,000) 0.47(400,000)
난방유량 ㎥/h 10 20 30 40
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.008(0.8) 0.012(1.2) 0.015(1.5) 0.018(1.8)
열교환기 재질 동관
난방입,출구 구경 A 50 65 80 100
급탕용(5℃ ⇒ 65℃)
구분형식 단위 DNH-10 DNH-20 DNH-30 DNH-40
연속열출력 MW(kcal) 0.12(100,000) 0.23(200,000) 0.35(300,000) 0.47(400,000)
급탕유량 ㎥/h 1.7 3.3 5 6.7
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.006(0.6) 0.008(0.8) 0.011(1.1) 0.012(1.2)
열교환기 재질 동관
급탕입,출구 구경 A 25 32 40 40
순환가열용(30℃ ⇒ 70℃)
구분형식 단위 DNH-10 DNH-20 DNH-30 DNH-40
연속열출력 MW(kcal) 0.12(100,000) 0.23(200,000) 0.35(300,000) 0.47(400,000)
순환유량 ㎥/h 2.5 5 7.5 10
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.007(0.7) 0.009(0.9) 0.012(1.2) 0.014(1.4)
열교환기 재질 동관
난방입,출구 구경 A 25 32 40 40
외형크기
구분형식 단위 DNH-10 DNH-20 DNH-30 DNH-40
넓이(W) mm 1,050 1,120 1,200 1,200
길이(L) 2,190 2,710 3,050 3,260
높이(H) 1,650 1,750 1,950 2,060
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ①보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
    ②LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ③LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
    ④LPG(부탄) : 118,882KJ/N㎥{28,400Kcal/N㎥}
    ⑤LPG(프로판) : 93,683KJ/N㎥{22,380Kcal/N㎥}
  • 가스연료의 공급압력은 1.47~2.45㎪(200±50㎜H²O) 이상으로 공급할 것
  • 최고 사용 수두압은 1MPa(100mH²O)기준이며 초과 압력시에는 선택사양입니다.
  • 난방용 및 급탕용의 연속출력은 각각 단독 가동시이며 동시 가동시에는 그 합계가 관체의 열출력이 됩니다.
  • 온도조건이 틀릴경우 노즐규격이 변경됩니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경 될 수 있습니다.
TOP

무압온수보일러(50만kcal~100만kcal)

무압온수보일러(50만kcal~100만kcal)
무압온수보일러(50만kcal~100만kcal)
  • 온수는 동관으로 제작된 열교환기에서 간접가열되므로 녹물이 없이 깨끗한 온수를 공급합니다.
  • 난방,급탕,순환가열용의 3회로까지 다목적회로의 용도별 사용이 가능합니다.
  • 관수는 95℃ 이하의 저온에서 운전되고 용존산소가 완전히 제거된 연수이므로 열교환기에 스케일이 형성되지 않으며, 성능이 뛰어납니다.
  • 운전시 95℃이하에서 운전되며 온도조절 스위치,저수위 차단장치,과열방지장치, 팽창탱크등의 안전장치가 장착되어 안전합니다.
  • 무면허,무검사 제품이며 취급 및 사용이 편리합니다.
  • 인공지능형 시스템 D-BRAIN 장착시 운전 및 관리가 용이합니다.(선택사양)
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식 단위 DNH-50 DNH-60 DNH-80 DNH-100
보
일
러
본
체		 정격열출력 MW 0.58 0.7 0.93 1.16
kcal/h 500,000 600,000 800,000 1,000,000
전열면적 ㎡ 13 15.1 16.9 18
총전기용량 kw 1.5 2 2.7 4.1
열효율 % 90
연소제어방식 - High-Low-OFF
사용전원 V 220×3￠/ 380×3￠×4W
연
료
소
비
량		 보일러등유 ℓ/h 64.2 77.1 102.7 129
LNG N㎥/h 55 66 88 110
LPG+AIR 39.8 47.7 63.7 79
LPG(부탄) 19.3 23.2 30.9 38.7
LPG(프로판) 24.5 29.4 39.2 49.1
접
속
구
경		 급유입구 A 20 20 20 20
가스입구 50 50 50 50
배수변 50 50 50 65
배기구 ￠MM 300 300 350 350
난방용(70℃ ⇒ 80℃)
구분형식 단위 DNH-50 DNH-60 DNH-80 DNH-100
연속열출력 MW(kcal) 0.58(500,000) 0.7(600,000) 0.93(800,000) 1.16(1,000,000)
난방유량 ㎥/h 50 60 80 100
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.02(2.0) 0.021(2.1) 0.028(2.8) 0.03(3.0)
열교환기 재질 동관
난방입,출구 구경 A 100 100 125 125
급탕용(5℃ ⇒ 65℃)
구분형식 단위 DNH-50 DNH-60 DNH-80 DNH-100
연속열출력 MW(kcal) 0.58(500,000) 0.7(600,000) 0.93(800,000) 1.16(1,000,000)
급탕유량 ㎥/h 8.3 10 13.3 16.7
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.013(1.3) 0.014(1.4) 0.016(1.6) 0.018(1.8)
열교환기 재질 동관
급탕입,출구 구경 A 40 50 50 65
순환가열용(30℃ ⇒ 70℃)
구분형식 단위 DNH-50 DNH-60 DNH-80 DNH-100
연속열출력 MW(kcal) 0.58(500,000) 0.7(600,000) 0.93(800,000) 1.16(1,000,000)
순환유량 ㎥/h 12.5 15.2 25 10
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.015(1.5) 0.016(1.6) 0.018(1.8) 0.019(1.9)
열교환기 재질 동관
난방입,출구 구경 A 40 50 50 65
외형크기
구분형식 단위 DNH-50 DNH-60 DNH-80 DNH-100
넓이(W) mm 1,320 1,320 1,480 1,480
길이(L) 3,450 3,500 3,600 3,650
높이(H) 2,110 2,150 2,230 2,300
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ①보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
    ②LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ③LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
    ④LPG(부탄) : 118,882KJ/N㎥{28,400Kcal/N㎥}
    ⑤LPG(프로판) : 93,683KJ/N㎥{22,380Kcal/N㎥}
  • 가스연료의 공급압력은 DHN-50,60형은 1.47~2.45㎪(200±50㎜H²O), DHN-80,100형은 6.37㎪(650㎜H²O)이상으로 공급할 것
  • 최고 사용 수두압은 1MPa(100mH²O)기준이며 초과 압력시에는 선택사양입니다.
  • 난방용 및 급탕용의 연속출력은 각각 단독 가동시이며 동시 가동시에는 그 합계가 관체의 열출력이 됩니다.
  • 온도조건이 틀릴 경우 노즐규격이 변경됩니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경 될 수 있습니다.
TOP

무압온수보일러(120만kcal~300만kcal)

무압온수보일러(120만kcal~300만kcal)
무압온수보일러(120만kcal~300만kcal)
  • 온수는 동관으로 제작된 열교환기에서 간접가열되므로 녹물이 없이 깨끗한 온수를 공급합니다.
  • 난방,급탕,순환가열용의 3회로까지 다목적회로의 용도별 사용이 가능합니다.
  • 관수는 95℃ 이하의 저온에서 운전되고 용존산소가 완전히 제거된 연수이므로 열교환기에 스케일이 형성되지 않으며, 성능이 뛰어납니다.
  • 운전시 95℃이하에서 운전되며 온도조절 스위치,저수위 차단장치,과열방지장치, 팽창탱크등의 안전장치가 장착되어 안전합니다.
  • 무면허,무검사 제품이며 취급 및 사용이 편리합니다.
  • 인공지능형 시스템 D-BRAIN 장착시 운전 및 관리가 용이합니다.(선택사양)
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식 단위 DNH-120 DNH-150 DNH-200 DNH-250 DNH-300
보
일
러
본
체		 관체열출력 MW 1.39 1.75 2.33 2.91 3.48
kcal/h 1,200,000 1,500,000 2,000,000 2,500,000 3,000,000
전열면적 ㎡ 21.7 25.3 29.6 34.2 36.5
총전기용량 kw 6 8 12 15 18.5
열효율 % 90
연소제어방식 - High-Low-OFF
사용전원 V 220×3￠/ 380×3￠×4W
연
료
소
비
량		 보일러등유 ℓ/h 156 193.4 257.8 321.3 385.6
LNG N㎥/h 143 165 220 281.7 331.3
LPG+AIR 96.6 118.5 158 201 239
LPG(부탄) 46.9 58 77.3 96.4 116.1
LPG(프로판) 59.6 73.6 98.2 122.7 147.3
접
속
구
경		 급유입구 A 20 20 25 25 25
가스입구 50 50 50 50 50
배수변 65 65 65 65 65
배기구 ￠MM 400 450 450 500 550
난방용(70℃ ⇒ 80℃)
구분형식 단위 DNH-120 DNH-150 DNH-200 DNH-250 DNH-300
연속열출력 MW(kcal) 1.4(1,200,000) 1.75(1,500,000) 2.33(2,000,000) 2.91(2,500,000) 3.48(3,000,000)
난방유량 ㎥/h 65 75 100 125 150
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.03(3.0) 0.032(3.2) 0.039(3.9) 0.042(4.2) 0.045(4.5)
열교환기 재질 동관
난방입,출구 구경 A 100 125 125 150 150
급탕용(5℃ ⇒ 65℃)
구분형식 단위 DNH-120 DNH-150 DNH-200 DNH-250 DNH-300
연속열출력 MW(kcal) 1.4(1,200,000) 1.75(1,500,000) 2.33(2,000,000) 2.91(2,500,000) 3.48(3,000,000)
급탕유량 ㎥/h 20 25 33.3 41.7 50
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.02(2.0) 0.032(3.2) 0.035(3.5) 0.038(3.8) 0.04(4.0)
열교환기 재질 동관
급탕입,출구 구경 A 65 65 80 100 100
순환가열용(30℃ ⇒ 70℃)
구분형식 단위 DNH-120 DNH-150 DNH-200 DNH-250 DNH-300
연속열출력 MW(kcal) 1.4(1,200,000) 1.75(1,500,000) 2.33(2,000,000) 2.91(2,500,000) 3.48(3,000,000)
순환유량 ㎥/h 30 37.5 50 62.5 75
최고사용수두압 Mpa(mH²O) 1(100)
압력손실 Mpa(mH²O) 0.022(2.2) 0.024(2.4) 0.029(2.9) 0.033(3.3) 0.039(3.9)
열교환기 재질 동관
난방입,출구 구경 A 65 80 100 125 125
외형크기
구분형식 단위 DNH-120 DNH-150 DNH-200 DNH-250 DNH-300
넓이(W) mm 1,560 1,560 1,650 1,800 2,000
길이(L) 3,800 4,050 4,200 4,500 5,200
높이(H) 2,380 2,450 2,600 2,750 3,250
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ①보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
    ②LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ③LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
    ④LPG(부탄) : 118,882KJ/N㎥{28,400Kcal/N㎥}
    ⑤LPG(프로판) : 93,683KJ/N㎥{22,380Kcal/N㎥}
  • 가스연료의 공급압력은 6.37㎪(650㎜H²O)이상으로 공급할 것
  • 최고 사용 수두압은 1MPa(100mH²O)기준이며 초과 압력시에는 선택사양입니다.
  • 난방용 및 급탕용의 연속출력은 각각 단독 가동시이며 동시 가동시에는 그 합계가 관체의 열출력이 됩니다.
  • 온도조건이 틀릴 경우 노즐규격이 변경됩니다.
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경 될 수 있습니다.
TOP

2회로식 온수보일러(SUP형)

2회로식 온수보일러(SUP형)
2회로식 온수보일러(SUP형)
  • 1대의 보일러로 급탕, 난방을 동시에 해결합니다.
  • 열교환기를 동체 내부에 장착하는 일체식으로 스케일 생성 및 용존산소에 의한 부식이 없습니다.
  • 조립형으로 반입 및 설치여건이 좋지 않은 장소에도 설치할 수 있으며 공사기간을 단축 할 수 있습니다.
  • 내부를 내화벽돌을 사용하지 않아 무너짐으로인한 하자발생이 없습니다.
  • 열교환부를 동파이프 재질을 사용하여 부식성에 매우 강하며 위생적이고 깨끗한 온수를 사용할 수 있습니다.
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식 단위 SUP-30 SUP-40 SUP-50
보
일
러
본
체		 정격열출력 MW 0.35 0.47 0.58
kcal/h 300,000 400,000 500,000
최고사용압력 Mpa(kg/㎠) 0.35(3.5)
열효율 % 88
전열면적 ㎡ 9.6 12.7 13.8
사용전원 V 220×3￠/ 380×3￠×4W
버너출력 kw 1.5 1.5 1.5
연
료
소
비
량		 보일러등유 ℓ/h 39.8 49.1 61.3
중유 36.7 49.1 61.3
LNG N㎥/h 34.2 45.6 57.1
LPG+AIR 24.7 32.9 41.1
접
속
구
경		 온수입,출구 A 80 100 100
난방입,출구 50 50 50
배수변 32 32 32
연도 ￠MM 250 300 300
외
형		 넓이(W) MM 1,440 1,500 1,500
길이(L) 2,100 2,300 2,460
높이(H) 1,690 1,780 1,780
  • 1대의 보일러로 급탕, 난방을 동시에 해결합니다.
  • 열교환기를 동체 내부에 장착하는 일체식으로 스케일 생성 및 용존산소에 의한 부식이 없습니다.
  • 조립형으로 반입 및 설치여건이 좋지않은 장소에도 설치할 수 있으며 공사기간을 단축할 수 있습니다.
  • 내부를 내화벽돌을 사용하지 않아 무너짐으로인한 하자발생이 없습니다.
  • 열교환부를 동파이프 재질을 사용하여 부식성에 매우 강하며 위생적이고 깨끗한 온수를 사용할 수 있습니다.
TOP

2회로식 온수보일러(TDN형)

2회로식 온수보일러(TDN형)
2회로식 온수보일러(TDN형)
  • 1대의 보일러로 급탕, 난방을 동시에 해결합니다.
  • 열교환기를 동체 내부에 장착하는 일체식으로 스케일 생성 및 용존산소에 의한 부식이 없습니다.
  • 조립형으로 반입 및 설치여건이 좋지 않은 장소에도 설치할 수 있으며 공사기간을 단축할 수 있습니다.
  • 내부를 내화벽돌을 사용하지 않아 무너짐으로인한 하자발생이 없습니다.
  • 열교환부를 동파이프 재질을 사용하여 부식성에 매우 강하며 위생적이고 깨끗한 온수를 사용할 수 있습니다.
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식 단위 TDN-10 TDN-20 TDN-30 TDN-40 TDN-50
보
일
러
본
체		 정격열출력 MW 0.12 0.23 0.35 0.47 0.58
kcal/h 100,000 200,000 300,000 400,000 500,000
최고사용압력 Mpa(kg/㎠) 0.35(3.5)
열효율 % 88
전열면적 ㎡ 4.9 6.9 9.3 11.7 12.9
사용전원 V 220×1￠ 220×3￠/ 380×3￠×4W
버너출력 kw 0.4 0.4 0.75 0.75 1.1
연
료
소
비
량		 보일러등유 ℓ/h 13.3 26.5 39.8 53.1 66.9
중유 12.2 24.5 36.7 49 61.3
LNG N㎥/h 11.4 22.8 34.2 45.6 57.1
LPG+AIR 8.2 16.4 24.7 32.9 41.1
접
속
구
경		 온수입,출구 A 50 65 80 100 100
난방입,출구 50 65 80 100 100
배수변 25 25 32 32 32
연도 ￠MM 150 200 250 300 300
외
형		 넓이(W) MM 850 920 1,010 1,010 1,130
길이(L) 2,190 2,710 3,050 3,260 3,450
높이(H) 1,420 1,570 1,760 1,820 1,890
  • 정격증발량은 급수온도 20℃, 증기압력은 1MPa{10kg/㎠}을 기준으로 하였습니다.
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ①보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
    ②중유 : 40,813KJ/kg{9,750Kcal/kg}
    ③LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ④LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고 없이 변경될 수 있습니다.
TOP

1회로식 온수보일러(MEC형)

2회로식 온수보일러(TDN형)
2회로식 온수보일러(TDN형)
  • 전열효과가 뛰어난 3PASS형 노통연관 1회로식 온수보일러
  • 전,후 개방식 문짝이 되어있어 청소 및 점검과 사용자의 유지보수가 용이한 구조의 제품입니다.
  • 조립형으로 반입 및 설치여건이 좋지 않은 장소에도 설치할 수 있으며 공사기간을 단축할 수 있습니다.
  • 내부를 내화벽돌을 사용하지 않아 무너짐으로인한 하자발생이 없습니다.
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식 단위 MEC-30 MEC-40 MEC-50
보
일
러
본
체		 정격열출력 MW 0.35 0.47 0.58
kcal/h 300,000 400,000 500,000
최고사용압력 Mpa(kg/㎠) 0.35(3.5)
열효율 % 88
전열면적 ㎡ 10.9 12.7 13.8
사용전원 V 220×3￠/ 380×3￠×4W
버너출력 kw 1.5 1.5 1.5
연
료
소
비
량		 보일러등유 ℓ/h 39.8 49.1 61.3
중유 36.7 49.1 61.3
LNG N㎥/h 34.2 45.6 57.1
LPG+AIR 24.7 32.9 41.1
접
속
구
경		 온수입,출구 A 80 100 100
배수변 32 32 32
연도 ￠MM 250 300 300
외
형		 넓이(W) MM 1,200 1,200 1,200
길이(L) 2,200 2,350 2,510
높이(H) 1,400 1,400 1,400
  • 정격증발량은 급수온도 20℃, 증기압력은 1MPa{10kg/㎠}을 기준으로 하였습니다.
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ①보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
    ②중유 : 40,813KJ/kg{9,750Kcal/kg}
    ③LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ④LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경 될 수 있습니다.
TOP

1회로식 온수보일러(DN형)

2회로식 온수보일러(DN형)
2회로식 온수보일러(DN형)
  • 전열효과가 뛰어난 3PASS형 노통연관 1회로식 온수보일러
  • 전,후 개방식 문짝이 되어있어 청소 및 점검과 사용자의 유지보수가 용이한 구조의 제품입니다.
  • 조립형으로 반입 및 설치여건이 좋지않은 장소에도 설치할 수 있으며 공사기간을 단축할 수 있습니다.
  • 내부를 내화벽돌을 사용하지 않아 무너짐으로인한 하자발생이 없습니다.
  • 제품표준사양 (Specifications)
제품표준사양 (Specifications)
구분형식 단위 DN-10 DN-20 DN-30 DN-40 DN-50
보
일
러
본
체		 정격열출력 MW 0.12 0.23 0.35 0.47 0.58
kcal/h 100,000 200,000 300,000 400,000 500,000
최고사용압력 Mpa(kg/㎠) 0.35(3.5)
열효율 % 88
전열면적 ㎡ 4.9 6.9 9.3 11.7 12.9
사용전원 V 220×1￠ 220×3￠/ 380×3￠×4W
버너출력 kw 0.4 0.4 0.75 0.75 1.1
연
료
소
비
량		 보일러등유 ℓ/h 13.3 26.5 39.8 53.1 66.9
중유 12.2 24.5 36.7 49 61.3
LNG N㎥/h 11.4 22.8 34.2 45.6 57.1
LPG+AIR 8.2 16.4 24.7 32.9 41.1
접
속
구
경		 온수입,출구 A 50 65 80 100 100
배수변 25 25 32 32 32
연도 ￠MM 150 200 250 300 300
외
형		 넓이(W) MM 850 920 1,010 1,010 1,130
길이(L) 2,190 2,710 3,050 3,260 3,450
높이(H) 1,260 1,350 1,430 1,430 1,550
  • 정격증발량은 급수온도 20℃, 증기압력은 1MPa{10kg/㎠}을 기준으로 하였습니다.
  • 연료소비량은 다음을 기준으로 하였습니다.
  • 저위발열량
    ①보일러 등유 : 43,116KJ/kg{10,300Kcal/kg}
    ②중유 : 40,813KJ/kg{9,750Kcal/kg}
    ③LNG : 41,651KJ/N㎥{9,950Kcal/N㎥}
    ④LPG+AIR : 57,767KJ/N㎥{13,800Kcal/N㎥}
  • 본 사양은 제품의 성능 개선을 위하여 사전에 예고없이 변경 될 수 있습니다.
TOP

주소 및 카피라이터 메뉴

(주)케이에스엔

로그인

로그인

  • ID저장 보안접속
