냉각탑

home > 사업분야 > 냉각탑

산업용대향류형

산업용대향류형 살수관 교체

산업용대향류형 살수관 교체
부식된 살수관 모습
부식된 살수관 모습
살수관의 부식으로 인한 휨
살수관의 부식으로 인한 휨
부식된 살수관 철거
부식된 살수관 철거
부식된 살수관 철거
부식된 살수관 철거
새로운 살수관 제작
새로운 살수관 제작
새로운 살수관 투입
새로운 살수관 투입
새로운 살수관 설치
새로운 살수관 설치
살수노즐 설치
살수노즐 설치

산업용대향류형 엘리미네이트 교체

산업용대향류형 엘리미네이트 교체
엘리미네이트 교체
엘리미네이트 교체
엘리미네이트 제거 후
엘리미네이트 제거 후
폐 엘리미네이트
폐 엘리미네이트
폐 엘리미네이트 수거
폐 엘리미네이트 수거
Z-TYPE 엘리미네이트 설치
Z-TYPE 엘리미네이트 설치
Z-TYPE 엘리미네이트 설치
Z-TYPE 엘리미네이트 설치
엘리미네이트 설치 완료
엘리미네이트 설치 완료
엘리미네이트 설치 완료
엘리미네이트 설치 완료

산업용 냉각탑

산업용 냉각탑
산업용 냉각탑 감속기 보수
산업용 냉각탑 감속기 보수
산업용 냉각탑 감속비 조정
산업용 냉각탑 감속비 조정
산업용 냉각탑
산업용 냉각탑
산업용 냉각탑 모터 베어링 교체
산업용 냉각탑 모터 베어링 교체
산업용 냉각탑 휀 밸런스
산업용 냉각탑 휀 밸런스
산업용 냉각탑 휀 설치
산업용 냉각탑 휀 설치

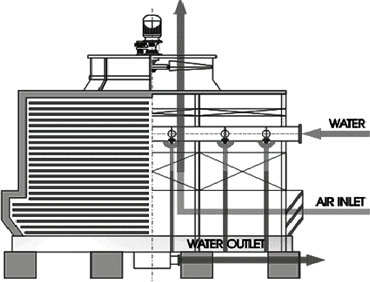

구조

구조
구조

특징

특징
산업용냉각탑산업용냉각탑
  • · 공기의 흐름이 충진부(Filter)에서 수직방향으로 움직여 냉각수와 공기가 직각으로 교차하여 열교환합니다.
  • · 이론적 해석이 간단하며 열교환 효율이 높다.
  • · 자동진공성형 기법에 의한 충진재 사용으로 냉각성능의 저해요소를 최소화했다.
  • · 산수장지의 기류저항이 크며 송풍기의 마력은 상대적 커지나 고효율 Fan의 적용으로 직교류와 동일 설계되었다.
  • · 탑의 단면적은 열교환부터 유효면적으로만 이루어지므로 직교류에 비해 적다.
  • · 수조안의 수온 분포가 일정하여 토출공기의 재순환이 상대적으로 적어 효율이 좋아졌다.

사양

사양
Mem KT-150 KT-175 KT-200 KT-225 KT-250 KT-300
Cooling capaciaty RT 150 175 200 225 250 300
Heat load kal/h 585,000 682,500 780,000 877,500 975,000 1,170,000
Cirulatintg water flow rate ㎥/h 117 136.5 156 175.5 195 234
Hot water temperature 37
Cold water temperature 32
Entering wet bulb temperature 27
Length(L) 2,370 2,370 2,370 2,370 2,370 2,370
Width(W) 2,370 2,370 3,000 3,580 3,580 3,580
Overall height(H) 3,270 3,270 3,270 3,370 3,370 3,820
Casing/Partition F.R.P
Frame work /basin frame SS400 +H.D.G
Filling P.V.C
Distribution panel P.V.C
Cold water basin F.R.P
Louver / Eliminator P.V.C
Fan BLADE : FRP,HUB ;AL ALLOY
Fan stack F.R.P
Type A XLAL-FLOW
Dimaeter ¢mm 1,600 1,1800 2,000
Drive system 3중 결합 V-BELT DRIVE
Air volume ㎥/min 966 1,162 1,315 1,495 1,643 1,972
Type TEFC
Power source 3PH/60HZ/220/380/440V
Pated output HP 5 7.5 10
Quantity 1
Distribution system LOW PRESSURE TYPE
Hot waterinlet(hole) 150A *1 200A *1
Cold water outlet pipe 150A *1 200A *1
Drain pipe 50A * 1
Overflow pipe 50A * 1 65A * 1
Automatic make-up water inlet pipe 32A *1 40A *1
Manual make-up water inlet pipe 32A *1 40A *1
Dead Weight kg 1,010 1,050 1,140 1,250 1,400 1,500
Operating Weight kg 2,500 2,650 3,050 3,420 3,550 3,800
사양
Mem KT-350 KT-400 KT-500 KT-600 KT-700 KT-800 KT-1000
Cooling capaciaty RT 350 400 500 600 700 800 1,000
Heat load kal/h 1,365,000 1,560,000 1,950,000 2,340,000 2,730,000 3,120,000 3,900,000
Cirulatintg water flow rate ㎥/h 273 312 390 468 546 624 780
780Hot water temperature 37
Cold water temperature 32
Entering wet bulb temperature 27
Length(L) 3,000 3,000 4,740 4,740 6,000 6,000 9,000
Width(W) 3,580 3,580 3,580 3,580 3,580 3,580 3,580
Overall height(H) 3,850 3,870 3,870 3,820 3,870 3,870 3,850
Casing/Partition F.R.P
Frame work /basin frame SS400 +H.D.G
Filling P.V.C
Distribution panel P.V.C
Cold water basin F.R.P
Louver / Eliminator P.V.C
Fan BLADE : FRP,HUB ;AL ALLOY
Fan stack F.R.P
Type A XLAL-FLOW
Dimaeter ¢mm 2,400 2,000 2,400
Drive system 3중 결합 V-BELT DRIVE
Air volume ㎥/min 2,300 2,628 3,285 3,944 4,600 5,256 6,572
Type TEFC
Power source 3PH/60HZ/220/380/440V
Pated output HP 15 20 10 15 20 15
Quantity 1 2 3
Distribution system LOW PRESSURE TYPE
Hot waterinlet(hole) 200A *1 250A *1 200A * 2 250A * 2 200A * 3
Cold water outlet pipe 200A *1 250A *1 200A * 2 250A * 2 200A * 3
Drain pipe 50A * 1 50A * 2 50A * 2 50A * 2 50A * 2 50A * 3
Overflow pipe 50A * 1 65A * 2 80A * 2 80A * 2 80A * 3
Automatic make-up water inlet pipe 40A * 1 40A * 2 40A * 2 40A * 2 40A * 2 40A * 3
Manual make-up water inlet pipe 40A * 1 40A * 2 40A * 2 40A * 2 40A * 2 40A * 3
Dead Weight kg 1,950 2,050 2,800 3,200 3,900 4,100 5,850
Operating Weight kg 4,750 4,950 7,100 7,600 9,500 9,900 14,250
