무동력 냉각탑

기술

공기조화설비 및 냉동 및 냉장 장치 등의 냉각탑에 요구되는 송풍팬의 전력을 별도로 공급하지 않고, 냉각수의 낙차에 의한 에너지회수 시스템 개발을 통해 자체 공급하도록 하여 냉각탑 내의 손실에너지를 회수하고 전력비용 절감 및 냉각탑의 효율성을 증대하는 기술입니다.

시스템

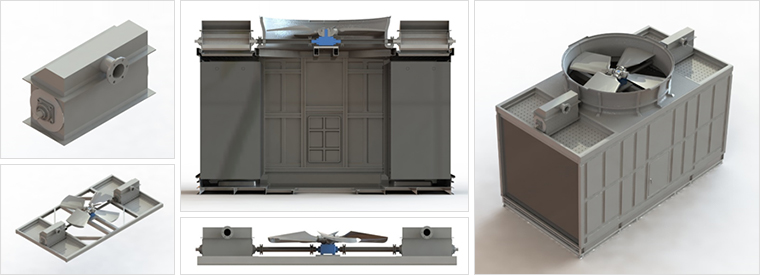

시스템의 구성은 냉각수를 냉각탑의 내측 상부에서 하부로 배출하는 배출구, 배출구에서 낙하하는 냉각수에 의해 회전력을 발생시키는 회전력 발생 수단인 수차, 회전력 전달 수단인 기어장치를 포함하는 시스템입니다.

효과

냉각탑을 사용하지 않는 시스템의 경우 강물 또는 바닷물을 끌어와 사용할때는 펌프동력만 필요하였지만, 공간 및 장소의 제약으로 인해 냉각수를 순환시켜 재사용하면서 냉각탑을 강제 통풍식으로 사용하게 되었으며, 냉각탑에 FAN을 가동하면서 전기에너지가 소비되었습니다.

KSN 500CRT 냉각탑의 경우 18.5KW~22KW 동력/소비되는 전력비를 100원/KW 가정할 경우

• 1시간 운전 : 18.5KW x 100원 = 1,850원
• 1일 (24시간) : 1,850 x 24 = 44,400원
• 1년 (8,760시간) : 1,850 x 8,760 = 16,206,000원 의 동력비가 절감 됩니다.

냉각탑의 통상적인 수명이 20년 정도 임을 감안하면, 20년 : 16,206,000원 X 20년 = 324,120,000 원의 동력비를 절감할 수 있습니다.

무동력 냉각탑 동영상
